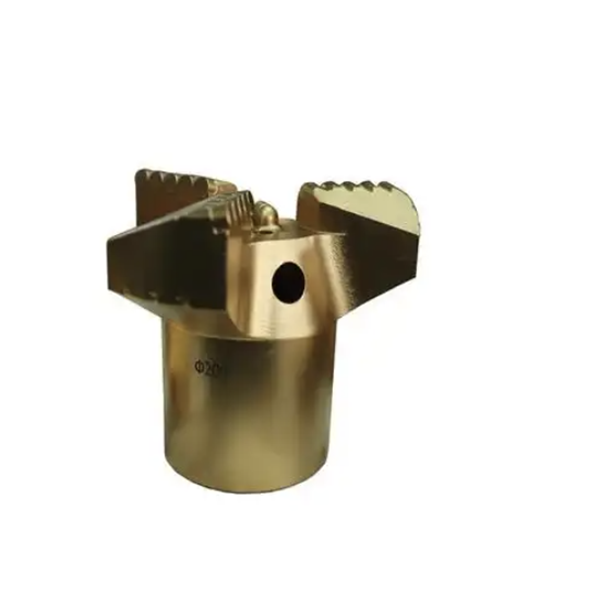

Brocas de perfuração com resfriamento por ar comprimido: a solução para perfuração a seco que as minas de carvão estavam esperando.

Se você já trabalhou em uma perfuração em uma mina de carvão, conhece o som. A perfuratriz está girando, as hastes estão sendo alimentadas — e então tudo para. Uma coluna de perfuração emperrada. Uma broca PDC queimada. Metade de um turno perdido. Você retira a broca e o que encontra? A face de corte está chamuscada, as ranhuras estão cheias de detritos úmidos transformados em cimento, e a haste de perfuração parece ter saído de uma guerra.

Isso não é raro. Em formações carboníferas macias, fraturadas ou sensíveis à água, a perfuração tradicional com lavagem por água cria tantos problemas quanto soluções. A água faz a formação inchar. O inchaço comprime o furo. O furo comprime a haste. E, de repente, você se vê com uma coluna de perfuração presa, uma broca danificada e uma equipe parada esperando a sonda ser liberada.

As brocas com refrigeração a ar comprimido mudam completamente o jogo. Sem água. Sem inchaço. Sem travamento da haste. Apenas ar em alta velocidade realizando três tarefas simultaneamente: resfriando a broca, removendo os detritos e mantendo o furo seco.

Por que a água se tornou o problema, e não a solução?

Durante décadas, a lavagem com água tem sido o método padrão para resfriar brocas e transportar detritos em perfurações subterrâneas. Funciona bem — até que deixa de funcionar. O problema surge em geologias específicas e, infelizmente, as formações carboníferas são exatamente o tipo de formação que mais prejudica os sistemas à base de água.

O folhelho argiloso e macio incha ao entrar em contato com a água. O xisto se desintegra em pasta. E quando há perda de circulação ou a perfuração é interrompida, os detritos úmidos se depositam e endurecem ao redor da haste de perfuração como concreto de baixa qualidade. A equipe do turno da manhã chega, liga a perfuratriz e a haste não se move. Agora você está pescando — ou pior, perfurando o poço novamente.

Depois, há a própria broca. As brocas PDC geram um calor intenso por fricção na face da rocha. Sem um resfriamento constante, as temperaturas ultrapassam os 350 °C na aresta de corte. A mesa diamantada oxida. O substrato de carboneto amolece. A aresta de corte lasca. Uma broca que deveria durar 300 metros pode durar apenas 80, e ninguém na superfície percebe até que a taxa de penetração caia drasticamente.

Como funcionam os componentes de resfriamento por ar comprimido: três coisas em uma só vez

O conceito do projeto é simples, mas a execução é o que diferencia as brocas eficazes dos meros truques de marketing. O corpo da broca possui canais de ar internos que fornecem ar comprimido — tipicamente a 0,7 a 1,2 MPa — através de bicos usinados com precisão na face da broca, cada bico medindo 2 mm ou menos de diâmetro. Quando esse ar comprimido sai por um orifício tão pequeno, ele acelera, transformando-se em um jato de alta velocidade direcionado diretamente para a zona de corte.

Isso faz três coisas simultaneamente.

Primeiro, resfriamento direcionadoO jato de ar remove o calor da face de corte do cortador PDC em tempo real, mantendo a mesa diamantada bem abaixo do seu limite de degradação. Sem água, não há choque térmico causado pela alternância entre aquecimento e resfriamento — um padrão que microfratura os cortadores em ciclos repetidos. Uma broca operando com resfriamento por ar comprimido pode durar de duas a três vezes mais que uma equivalente com refrigeração por água em formações comparáveis.

Segundo, remoção de aparas de alta eficiênciaUma broca de ar comprimido não apenas empurra os detritos — ela os expulsa com força. A velocidade ascendente do ar no espaço anular entre a haste de perfuração e a parede do furo cria força de sustentação suficiente para transportar os detritos mesmo de furos horizontais ou angulares profundos. Na prática, os operadores relatam uma taxa de remoção de detritos de quatro a cinco vezes maior em comparação com brocas de lavagem a ar padrão, e a diferença é ainda mais acentuada em sistemas de água em formações viscosas.

Terceiro, perfuração a seco verdadeiraSem água em nenhum estágio. Isso significa que as formações que incham em contato com a umidade permanecem estáveis. Quando a perfuração é interrompida, não há acúmulo de lama ao redor da haste. Ao reiniciar, não há necessidade de romper uma ligação cimentada. Para furos de drenagem de gás, há um benefício adicional: ausência de contaminação por água no fluxo de metano, o que mantém as taxas de extração mais altas durante toda a vida útil do poço.

Onde esses componentes realmente brilham

Nem todos os furos precisam de refrigeração por ar comprimido. Se você estiver perfurando rocha dura, seca e competente, com boa capacidade de remoção de detritos, brocas tradicionais com refrigeração a ar ou mesmo a água funcionam bem. Mas certas condições praticamente exigem esse tipo de projeto:

• Formações macias e sensíveis à água — siltito, argilito, xisto expansivo. A água transforma esses materiais em cola.

• orifícios de drenagem de gás de carvão profundo — buracos longos onde os detritos se acumulam ao longo da distância e onde a água no buraco reduz a permeabilidade ao metano.

• Perfuração angular e ascendente — Orifícios de ângulo negativo onde a água e os detritos se acumulam na frente de escavação em vez de escoarem. Jatos de ar comprimido não são afetados pela gravidade.

• Perfuração exploratória em terreno fraturado — onde a perda de circulação torna impossível a manutenção da descarga de água.

As brocas são comumente utilizadas em perfuratrizes subterrâneas hidráulicas das séries ZYWL e ZDY e são compatíveis com conexões de hastes de perfuração padrão — não sendo necessárias alterações especiais nas ferramentas além da própria broca.

O que observar ao especificar um

Nem todos os componentes de refrigeração a ar comprimido são fabricados da mesma forma. Aqui estão os pontos que você deve verificar antes de comprar:

Configuração do bocal. Um único bocal central não proporciona resfriamento uniforme em todas as fresas. Procure por fresas com múltiplos bocais distribuídos pela face, direcionados para as principais zonas de corte. O diâmetro do bocal também é importante — menos de 2 mm oferece a velocidade do jato necessária, mas se for muito pequeno, há risco de entupimento por poeira fina.

Material do corpo e endurecimento. Uma broca com corpo que sofre erosão interna devido ao fluxo de ar de alta velocidade está fadada a falhar prematuramente. Brocas de qualidade utilizam corpos de aço temperado com passagens internas usinadas a partir de um bloco sólido (não fundido) ou revestidas com insertos resistentes ao desgaste.

Grau e layout da fresa. A qualidade das fresas PDC é ainda mais importante na perfuração a seco, pois não há água para amortecer os ciclos térmicos. Procure por fresas com classificação de estabilidade térmica de pelo menos 500 °C e preste atenção ao ângulo de ataque — um ângulo de ataque ligeiramente negativo lida melhor com o impacto em solos fraturados do que uma configuração neutra ou positiva.

Qualidade da conexão da rosca. O impacto da pulsação do ar através da broca pode afrouxar as conexões em longos percursos. Roscas com especificação API e tratamento térmico adequado na extremidade fechada evitarão o desacoplamento no meio do furo.
